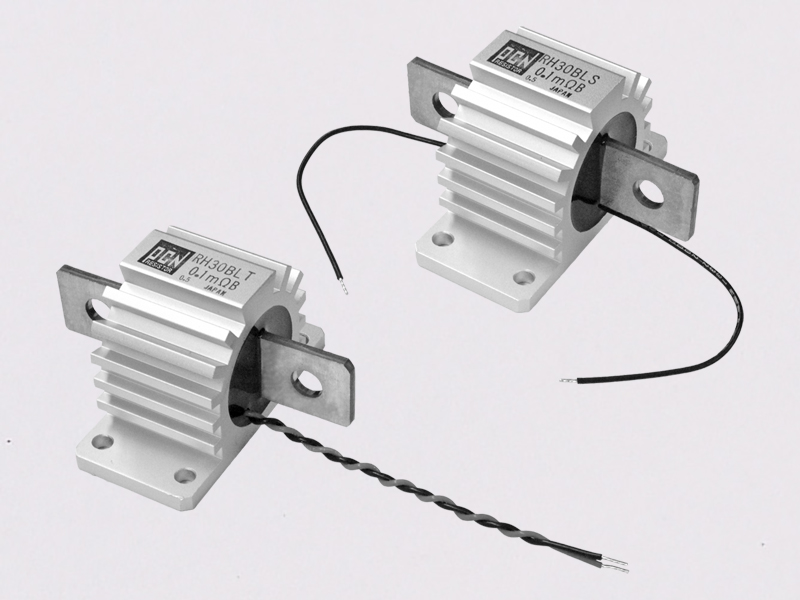

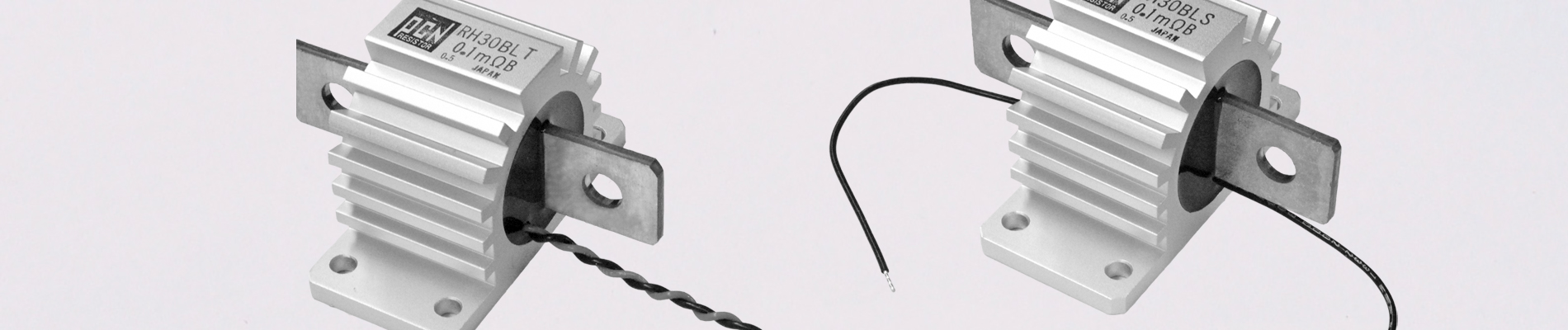

RH BL
汎用パワーシャント抵抗器
特長
- アルミケースにイサウェルドシャント抵抗器を内蔵し、2端子から4端子構造にすることで電流検出精度を向上させ、取り付けを容易にしたシャント抵抗器です。抵抗素子と電流端子との接続は電子ビーム溶接を用い電気的、機械的に優れた構造になっております。3種類の抵抗値が有り、1個から販売致します。
仕様一覧表
最大連続許容電流：540A（0.1mΩ）
| 形名 | 負荷能力(W) ※1 | 標準抵抗値(Ω) | 抵抗値許容差(%) | 抵抗温度係数 ※2 | 内部熱抵抗 (抵抗素子ーケース間) |
||
|---|---|---|---|---|---|---|---|
| シャーシ取付 | 空間 | ||||||
| RH12BL-S | RH12BL-T | 12 | 0.5m | ±0.1(B) ±0.5(D) ±1(F) ±5(J) |
±50ppm/℃ | 8.1℃/W | 7.1℃/W |
| RH15BL-S | RH15BL-T | 15 | 0.2m | 3.6℃/W | 2.6℃/W | ||
| RH30BL-S | RH30BL-T | 30 | 0.1m | 3.7℃/W | 2.6℃/W | ||
使用温度範囲：-50℃〜＋135℃
※1 適正な放熱対策が必要となります。PDFの電力軽減曲線から端子部温度に注意して負荷率を導いてください。
※2 基準温度：25℃ 試験温度：0℃、60℃
