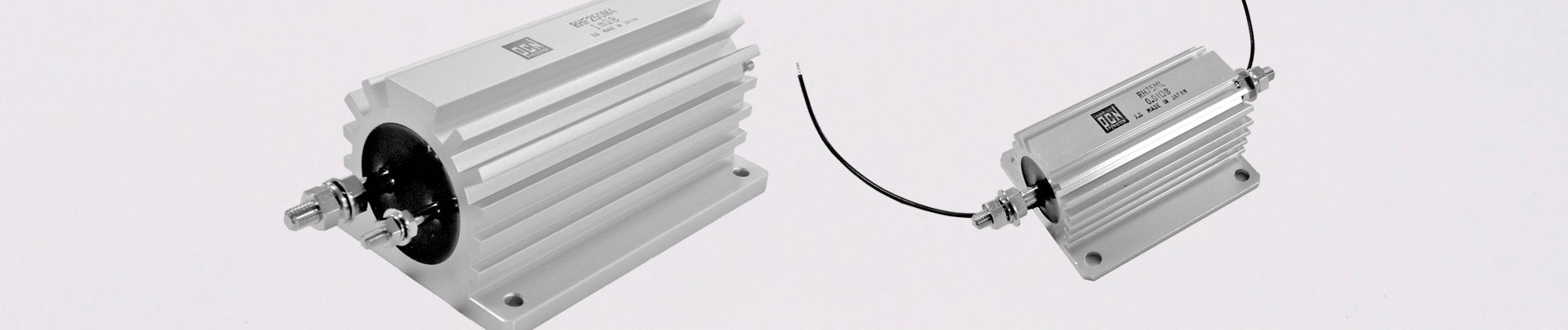

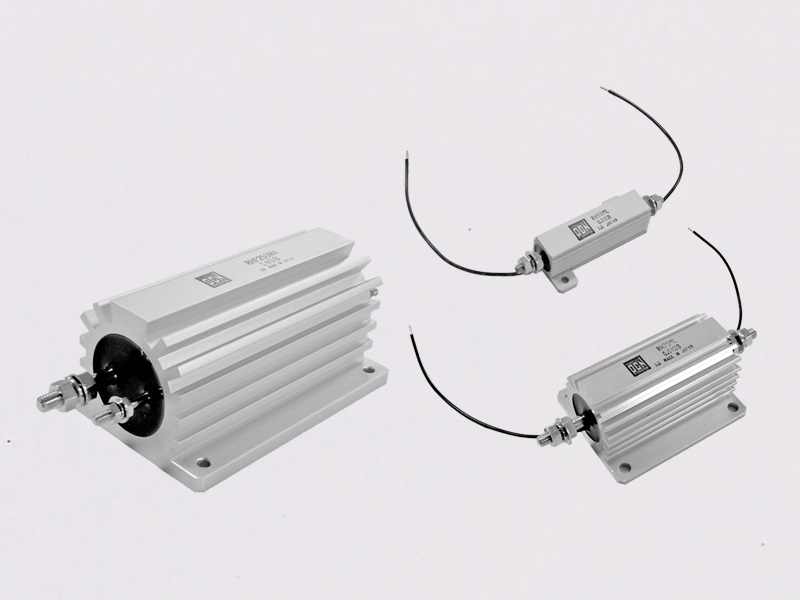

RH/RHF

精密形メタルクラッド抵抗器

特長

  • 高電力の高精度品が容易に製作できる抵抗器です。
  • 抵抗値範囲内であれば任意の抵抗値を1個から製作いたします。
  • 低抵抗値は高精度電流検出に最適です。
    （端子部の悪影響を抑える4端子品をお勧めします）
  • 熱起電力の発生が少ない抵抗素材を使用しています。
  • 耐熱エポキシ樹脂による完全モールドにより、耐湿性、耐薬品性、耐電性、絶縁性に優れています。
  • 各種取付に便利な数種類の端子を揃えています。
  • 周波数特性を改善したRHFタイプもあります。

仕様一覧表

4端子品
形名 定格電力(W) 端子
(本)		 抵抗値範囲(Ω) 許容電流(連続) ※2 (A)
シャーシ取付 ※1 空間 許容差別最小抵抗値(Ω) 最高抵抗値(Ω)
±1%
(F)		 ±0.5%
(D)		 ±0.1%
(B)		 ±0.05%
(A)		 ±0.02%
(Q)		 ±0.01%
(T)
RH-10E4 4 2 4 0.02〜 0.02〜 0.05〜 0.1〜 0.2〜 - 1 14
RH-25E4 6 3 4 0.01〜 0.01〜 0.03〜 0.05〜 0.1〜 - 1 24
RH-50E4 10 4 4 0.01〜 0.01〜 0.02〜 0.05〜 0.1〜 - 1 25
RH-50ML 10 4 4 0.001〜 0.005〜 0.01〜 0.02〜 0.05〜 - 1 100
RH-75ML 20 8 4 0.001〜 0.001〜 0.001〜 0.005〜 0.01〜 1 1 140
RH-100ML 30 12 4 0.001〜 0.001〜 0.001〜 0.005〜 0.01〜 1 1 170
RH-100M4 30 12 4 0.001〜 0.001〜 0.001〜 0.005〜 0.01〜 - 0.5 170
RH-250ML 50 20 4 0.001〜 0.001〜 0.001〜 0.005〜 0.01〜 1 1 200
RH-250M4 50 20 4 0.001〜 0.001〜 0.001〜 0.005〜 0.01〜 - 0.5 200
2端子品
形名 定格電力(W) 端子
(本)		 抵抗値範囲(Ω) 許容電流(連続) ※2 (A)
シャーシ取付 ※1 空間 許容差別最小抵抗値(Ω) 最高抵抗値(Ω)
±1%
(F)		 ±0.5%
(D)		 ±0.1%
(B)		 ±0.05%
(A)		 ±0.02%
(Q)		 ±0.01%
(T)
RH-5E 2 1 2 0.02〜 0.1〜 1〜 2〜 20〜 30〜 150K 10
RH-10E 4 2 2 0.02〜 0.1〜 0.3〜 1〜 10〜 20〜 300K 14
RH-25E 6 3 2 0.02〜 0.1〜 0.5〜 1〜 10〜 20〜 600K 17
RH-50E 10 4 2 0.02〜 0.1〜 0.5〜 1〜 10〜 20〜 3M 22
RH-50M 10 4 2 0.01〜 0.05〜 0.3〜 0.5〜 - - 2M 31
RH-75M 20 8 2 0.01〜 0.05〜 0.3〜 0.5〜 10〜 20〜 150K 44
RH-100M 30 12 2 0.01〜 0.05〜 0.1〜 0.3〜 10〜 20〜 350K 50
RH-250M 50 20 2 0.01〜 0.05〜 0.1〜 0.3〜 10〜 20〜 600K 70

※1 試験シャーシ取付時（シャーシ寸法はPDFをご参照ください）
※2 「定格電流＝定格電圧÷公称抵抗値」による算出値、
または表中許容電流（連続）のいずれか小さい方がその最高使用限度の電流となります。
